瀏覽器自帶分享功能也很好用哦~5kN電子萬能試驗機為機電一體化產品(即成套設備)，可接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息。操作者根據上級計算機下傳的試樣順序（也可人工干預選擇某一試樣），人工進行試樣編號確認后，夾持試樣進行試驗，可以自動測定Fmax、ReH、ReL、Rp、Rt、Rm、Agt、A、Ae等相關力學數據。
1.3.1設備制造標準：
(1) GB/T 2611-1992《試驗機通用技術要求》
(2) GB/T 16491-2008 《電子式萬能試驗機》
(3) JJG 139-1999《拉力、壓力和萬能試驗機》
(4) JJF1103-2003《萬能試驗機計算機數據采集系統評定》
(5) GB/T16825.1-2002《靜力單軸試驗機的檢驗 第1部分:拉力和(或)壓力試驗機測力系統的檢驗和校準》
1.3.2設備的試驗標準：
（1）國標：GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法。
（2）GB/T 1040-2006《塑料 拉伸性能的測定》
（3）國際標準：—ASTM E8、—JIS Z 2241、—ISO 6892、—DIN、BS、EN、API等各國相應標準
設備詳述
根據要求對試樣產生大5KN的壓力，使之在一定溫度及一定時間內試樣本身產生的形變通過不同的位置溫度測量參數及視頻采集的變形測量數據進行自動記錄及數據分析，來分析試樣局部應變及整體形變的數據參數。本機可以通過伺服電缸產生需要的壓力數字并進行精確控制，根據要求在試樣下面距離可調進行烘烤加熱，控制溫度點1處，其余用戶根據測試需要進行多4個點的溫度采集。
試樣上部為隔熱玻璃，及攝像機的固定支座，采用橫向縱向及高度方向可以進行手動調整觀察位置，具體結構尺寸需要根距攝像機參數進行測量需要進行設計調整。

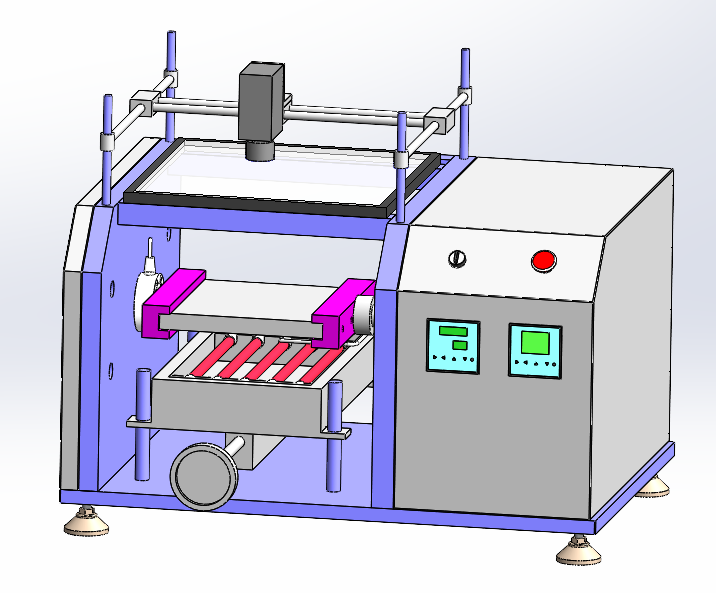

設備主機模型圖（5KN小臺式機）
設備主要配置
5kN臥式壓力試驗機主要包括以下部分：
主機（包括測量系統、控制系統、傳感器、檢測元件及其他輔助部件等）
電腦、打印機及控制系統
試驗數據采集、統計、處理系統
試驗數據接收及傳送系統
主要技術參數
序號 | 項 目 | 技術參數 |
1 | 大試驗力 | 5kN |
2 | 試驗機準確度等級 | 0.5級 |
3 | 試驗力測量范圍 | 0.2%-100%（全程不分檔） |
4 | 試驗力示值相對誤差 | 示值的±0.5%以內 |
5 | 試驗力分辨率 | 1/350000FS |
6 | 變形示值相對誤差 | ±0.50%以內 |
7 | 變形分辨率 | 1/350000FS |
8 | 橫梁位移示值相對誤差 | ±0.50%以內 |
9 | 位移分辨力 | 0.06μm |
10 | 橫梁速度調節范圍 | 0.01～100mm/min |
11 | 橫梁速度相對誤差 | 速率＜0.01 mm/min時，設定值的±1.0%以內； 速率≥0.01 mm/min時，設定值的±0.5%以內。 |
12 | 壓頭行程 | 50mm(左右方向） |
13 | 有效試驗寬度 | 350mm |
14 | 同軸度對中性 | 10%以內 |
15 | 結構 | 單絲桿導向柱 |

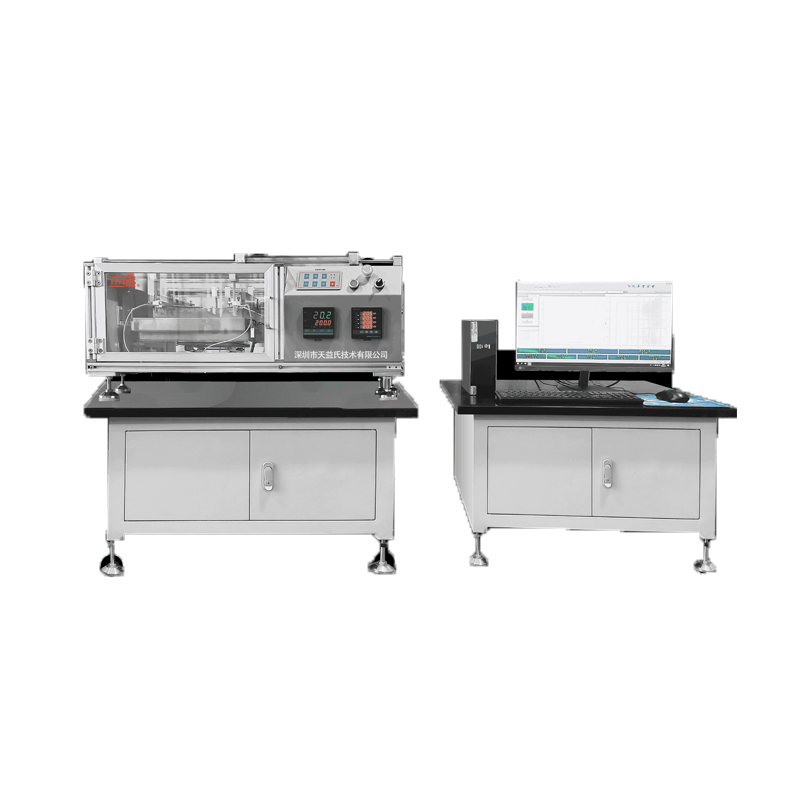

EUT503W 臥式壓力試驗機
5kN電子萬能試驗機為機電一體化產品(即成套設備)，可接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息。操作者根據上級計算機下傳的試樣順序（也可人工干預選擇某一試樣），人工進行試樣編號確認后，夾持試樣進行試驗，可以自動測定Fmax、ReH、ReL、Rp、Rt、Rm、Agt、A、Ae等相關力學數據。
1.3.1設備制造標準：
(1) GB/T 2611-1992《試驗機通用技術要求》
(2) GB/T 16491-2008 《電子式萬能試驗機》
(3) JJG 139-1999《拉力、壓力和萬能試驗機》
(4) JJF1103-2003《萬能試驗機計算機數據采集系統評定》
(5) GB/T16825.1-2002《靜力單軸試驗機的檢驗 第1部分:拉力和(或)壓力試驗機測力系統的檢驗和校準》
1.3.2設備的試驗標準：
（1）國標：GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法。
（2）GB/T 1040-2006《塑料 拉伸性能的測定》
（3）國際標準：—ASTM E8、—JIS Z 2241、—ISO 6892、—DIN、BS、EN、API等各國相應標準
設備詳述
根據要求對試樣產生大5KN的壓力，使之在一定溫度及一定時間內試樣本身產生的形變通過不同的位置溫度測量參數及視頻采集的變形測量數據進行自動記錄及數據分析，來分析試樣局部應變及整體形變的數據參數。本機可以通過伺服電缸產生需要的壓力數字并進行精確控制，根據要求在試樣下面距離可調進行烘烤加熱，控制溫度點1處，其余用戶根據測試需要進行多4個點的溫度采集。
試樣上部為隔熱玻璃，及攝像機的固定支座，采用橫向縱向及高度方向可以進行手動調整觀察位置，具體結構尺寸需要根距攝像機參數進行測量需要進行設計調整。
設備主機模型圖（5KN小臺式機）
設備主要配置
5kN臥式壓力試驗機主要包括以下部分：
主機（包括測量系統、控制系統、傳感器、檢測元件及其他輔助部件等）
電腦、打印機及控制系統
試驗數據采集、統計、處理系統
試驗數據接收及傳送系統
主要技術參數
序號 | 項 目 | 技術參數 |
1 | 大試驗力 | 5kN |
2 | 試驗機準確度等級 | 0.5級 |
3 | 試驗力測量范圍 | 0.2%-100%（全程不分檔） |
4 | 試驗力示值相對誤差 | 示值的±0.5%以內 |
5 | 試驗力分辨率 | 1/350000FS |
6 | 變形示值相對誤差 | ±0.50%以內 |
7 | 變形分辨率 | 1/350000FS |
8 | 橫梁位移示值相對誤差 | ±0.50%以內 |
9 | 位移分辨力 | 0.06μm |
10 | 橫梁速度調節范圍 | 0.01～100mm/min |
11 | 橫梁速度相對誤差 | 速率＜0.01 mm/min時，設定值的±1.0%以內； 速率≥0.01 mm/min時，設定值的±0.5%以內。 |
12 | 壓頭行程 | 50mm(左右方向） |
13 | 有效試驗寬度 | 350mm |
14 | 同軸度對中性 | 10%以內 |
15 | 結構 | 單絲桿導向柱 |
