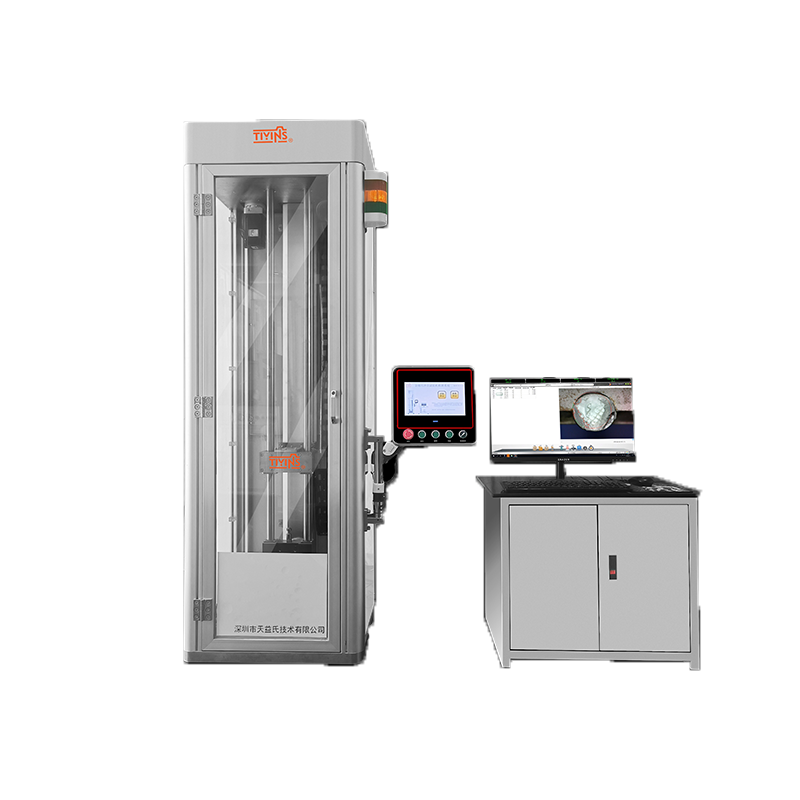

主要技術參數

試驗流程

準備試驗

啟動設備及軟件，設置沖擊高度及次數。安裝樣品沖擊頭及沖擊塊。

沖擊試驗并記錄

啟動試驗，試驗機自動將錘體提升至設定高度，自動調整支座將試樣夾緊，設備脫鉤沖擊，然后抓錘并提升到預設高度，高清攝像頭技術試樣沖擊部分照片并在顯示器上局部放大，同時軟件記錄對應沖擊次數。

循環試驗

自動調整支座氣缸松開沖擊塊，電機帶動絲杠進給設定距離并返回一點，氣缸再次夾緊沖擊塊，執行下一次沖擊，直至人工停止試驗或達到設定沖擊次數。

自動調整支座

試樣夾具做75°沖擊。不同規格的試樣更換不同規格沖擊夾具。

沖擊座：試樣沖擊一次完成后，氣缸打開帶動活動塊松開，電機轉動帶動沖擊塊前/后方向移動一小段距離，偏離（躲開）前一次沖擊點，然后氣缸推動活動夾塊夾緊沖擊塊，接著進行下一次沖擊試驗，不需要手工操作，可節約大部分時間。

防二次沖擊裝置

防二次沖擊裝置功能是當錘頭沖擊試樣后，被彈起時，再次沖擊試樣之前，將錘頭頂起，防止二次沖擊而影響結果。該裝置主要由連桿機構、氣缸、墊塊、緩沖墊組成?？蛻艨筛鶕?jù)試樣規格及夾具更換不同規格的墊塊。沖擊試驗時，氣缸保持在伸出狀態，當沖擊完成錘體組件被彈起時，傳感器可檢測到速度反向，此時控制系統出發電磁閥，使氣缸收縮，頂住錘體，防止二次沖擊。氣缸收縮時連桿機構處于垂直自鎖位置，錘體沖擊時作用力不會傳遞到氣缸，保證了氣缸的壽命。

安全防護裝置

整個試驗機四周設有全封閉的防護罩，可以有效防止斷裂試樣飛濺，也可以防止試驗人員在試驗時進入試驗機內部。防護罩設有門限位開關，在防護門打開的情況下，試驗機會自鎖，主要操作無效，從而防止誤操作，保證試驗人員的安全。

控制系統

該試驗機配有一套自動控制系統，使主機的提錘、零位、送料、沖擊、抓錘成為一套全自動化過程，大降低了操作人員的勞動強度，提高了工作效率及操作安全。采用PLC可編程序控制器來設計試驗機的自動控制系統，配備觸摸屏來作為終端操作機，采用旋轉編碼器來采集和控制高度。由于PLC的可靠性與穩定性極高，抗干擾能力極強，因而整個控制系統的可靠性與穩定性也很高，不會出現誤動作，大提高了試驗人員的安全性。同時控制系統還有對如下故障進行聲光報警功能：試樣不到位故障、錘頭未自鎖故障、防護裝置故障、錘頭提升不到位故障等。系統具有橫梁行程限位、緊急停止開關、電機過流、過熱、漏電和斷電保護等功能。
