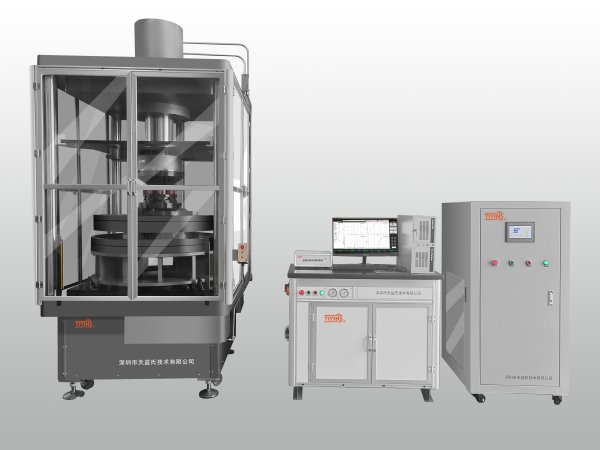

2000KN航空發動機封嚴環測試
常溫綜合試驗臺,結合了我公司多年在電液伺服萬能及疲勞試驗機方案的技術積累，為航空金屬封環進行高精度抗壓強度及氣密性性能檢測的專用檢測試驗設備。本系列設備采用微機控制電液伺服方式，采用油缸上置，通過上下兩套表面粗糙度Ra0.4，平行度小于0.02mm壓板對金屬封嚴環的氣密性進行測量；可實現1H以下保持載荷，保載精度高，可設定復雜的壓縮試驗程序。自動求取最大壓力試驗力值、屈服強度、各種壓縮率、抗壓強度、靜壓彈性模量等參數，并可隨時打印試驗報告曲線。配合高精度氣體流量傳感器可完成密封件泄露量測試。
3.2性能特點：
3.2.1.試驗機主機：2根立柱、底座、頂板構成封閉式框架結構，機架剛度大，無反向間隙，穩定性好。立柱外表面采用電鍍硬鉻處理，伺服作動器（油缸）上置，采用雙向作用油缸活塞設計，試樣夾持調整方便靈活。
3.2.2.關鍵元器件：采用國際知名品牌——美國MOOG伺服閥、美國傳力傳感器、日本不二越油泵、德國Hengstler位移傳感器等，保證系統長時間穩定工作。
3.2.3.電液伺服液壓站：采用無泄露的靜音技術，壓力輸出平穩、無波動、低噪音、散熱效果好，過濾精度高，壓力超載、油溫超溫自動保護。
3.2.4.操作方便、控制穩定，良好的維修性及安全性能，不污染環境及危害人身健康。
3.2.5.控制方式：力、位移閉環控制，并可實現任意控制模式的平滑無擾動切換。
3.2.6.設備具有可靠性、剛度和強度高，可以穩定地連續工作。
3.2.7.試驗軟件：
a)試驗軟件數據顯示包括：提供顯示試驗力、位移、剛度、試驗時間、加載速度與保持時間、氣體壓力（僅密封性試驗時）、氣體體積（僅密封性試驗時）、氣體質量（僅密封性試驗時）；流量差（僅密封性試驗時）；泄漏量（僅密封性試驗時）；密封性試驗需實現質量流量與體積流量同時在試驗軟件上顯示；
b)試驗軟件曲線顯示：可顯示壓力-泄漏量、泄漏量-時間、泄漏量
