采用的相關標準

(1) GB/T2611-1992《試驗機通用技術要求》

(2) ASTM% 7136/D 7136M-05《Standard Test Method for Measuring the%amage Resistance of a Fiber-Reinforced Polymer Matrix Composite to a%rop-Weight Impact Event》

(3) ASTM% 7192-05 《Standard Test Method for High Speed Puncture Properties of Plastic Films Using Load and%isplacement Sensors》

(4) ASTM% 3763-02《Standard Test Method for High Speed Puncture Properties of Plastics Using Load and%isplacement Sensors》

（5）ISO 6603-2000 《Plastics-Determination of puncture impact behaviour of rigid plastics》

(6)ISO 11343-2003 《Adhesives-Determination of dynamic resistance to cleavage of high-strength adhesive bonds under impact conditions-Wedge impact method》

（7）ISO 8256-2004 《Plastics-Determination of tensile-impact strength》

（8）ASTM F 736-95 《Standard Test Method for Impact Resistance of Monolithic Polycarbonate Sheet by Means of a Falling Weight》

儀器化沖擊的意義

抗沖擊性能，是材料領域的一個重要的研究對象，有助于確定材料或產品的安全性和可靠性。材料專業人士在研發新材料的時候，必須要考慮其在使用壽命期間能夠承受的沖擊能量，材料在斷裂過程中的表現，方能準確了解新材料的薄弱環節，以幫助其研發更具競爭力的材料。工程師在應用新材料時，準確了解材料的抗沖擊性能，更能幫助其提高工程的安全性，選擇抗沖擊性能合適的材料，以提高質量，節約花費。

常規的擺錘式?jīng)_擊試驗機只能獲得材料的沖擊吸收功，落錘式?jīng)_擊試驗機甚至只能沖斷試樣，無法直接獲得任何數據，完全無法了解試樣在斷裂過程究竟是怎樣的，只只只能通過觀察斷口初步判斷是脆性材料還是韌性材料。而儀器化沖擊測試系統，能夠獲得試樣在沖擊瞬間力-時間曲線，定量獲得力與加載點位移的相互關系，直接反映出沖擊吸收功 Et 在材料動態斷裂全過程的分布特征，彌補了常規設備的不足。通過對力-時間曲線的軟件分析，該系統還能夠提供屈服力、大力、啟裂力和終止力等力值數據，并能提供大力能量、啟裂能量和終止能量等能量數據，為材料的選擇、性能研究和改進提供豐富且可靠的數據參考。

20世紀早期，拉力試驗機只能獲得試樣的斷裂強度。如今，大多數實驗室都已經采用電子萬能拉力試驗機，有著豐富的數據存儲、分析能力和方便的圖表及試驗報告生成功能。顯然，目前國內試驗室使用的沖擊試驗機功能與早期的拉力試驗機相似，已經很難滿足日益發展的材料和產品的測試需要。我司的儀器化沖擊測試系統，能夠為所有的沖擊試驗機進行現代化升級，以幫助材料專業人士和工程師獲取精確、可靠的數據，從而真正了解材料和產品的沖擊性能。儀器化沖擊測試系統，必將領航?jīng)_擊試驗領域的未來。

設備主要配置

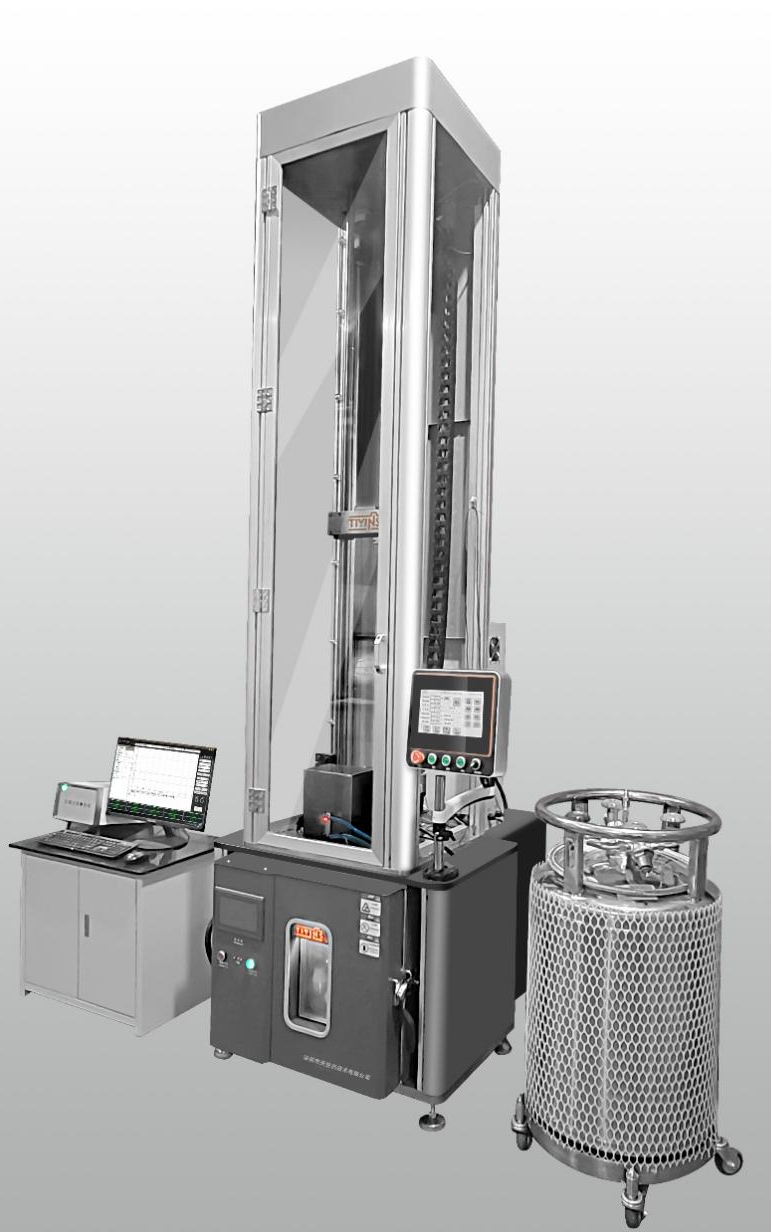

1800J彈射式儀器化落錘沖擊試驗機主要包括以下部分：

1. 主機（包括主機框架、提錘裝置、抓脫錘裝置、蓄能裝置、測速裝置、防二次沖擊裝置、緩沖裝置、防護裝置、控制系統、儀器化測試系統及其他輔助部件等）

2. 錘體組件（包含錘體、砝碼、力傳感器）

3. 錘頭、支座及夾具

4. 空壓機

5. 電腦及控制系統

6. 試驗數據采集、統計、處理系統

7. 試驗數據接收及傳送系統

主要技術參數

設備詳述

設備主要技術特點

4.1.1 FIT183F-4彈射式儀器化落錘沖擊試驗機具有驅動電機控制系統，設定沖擊高度和錘頭重量后，通過電腦和控制按鍵控制實驗開始，實驗機能使提升，釋放，數據采集成為一套全自動化過程。

4.1.2 FIT183F-4彈射式儀器化落錘沖擊試驗機采用自動化控制，如自動防止二次沖擊，錘體根據不同規格試樣自動找零點，自動掛錘，自動提錘到設定高度，自動檢測門是否關閉等。本機所配專門使用控制面板和顯示屏可滿足用戶試驗要求，實時顯示橫梁高度，提供試驗參數諸如沖擊高度、砝碼配置等參數設置，外置測算錘體落體沖擊試樣前和沖擊試樣后的速度裝置。

4.1.3彈射落錘沖擊實驗機是材料沖擊試驗定量化發展方向上的一次質的跨越。普通落錘沖擊試驗只能對沖擊后試樣進行觀察，而彈射式儀器化落錘沖擊試驗機可以定量獲得材料在被沖擊過程中所受的沖擊力與加載點位移的相互關系，直接反映出沖擊吸收功在材料動態斷裂全過程的分布特征，具有明確的物理意義與豐富的力學信息，是深入進行材料動態斷裂性能研究的重要試驗設備。

4.1.4系統具有儀器化高速試驗?zāi)芰?，配備高精度傳感器，能自動采集記錄沖擊力-位移曲線，能自動分析主要沖擊參數,采樣頻率1.25MHz，動態載荷測量誤差<2%。

4.1.5 帶有自動片材的氣動夾持裝置。

4.1.6 提升系統精度高，速度快，有斷電保護功能保證斷電時錘頭不會意外落下。

4.1.7 抓脫錘裝置非常安全，在重力作用下不會發生脫鉤意外，斷電時也不會張開，配備檢測和警示裝置防止掛鉤沒有抓牢錘頭的情況發生。

4.1.8 整個試驗機四周配備安全防護裝置，防止斷裂試樣飛濺，同時要求防護門有自鎖功能，在門打開的情況下，試驗機會自鎖，主要操作無效，從而防止誤操作，保證試驗人員的安全。

儀器化落錘沖擊系統特點

1. 通過沖擊力值傳感器、高速數據調理儀及高速數據采集卡采集沖擊瞬時的力-時間曲線，通過測速系統測出沖擊速度，自動計算出位移，并通過積分獲取力-位移曲線。

2. 軟件自動擬合力-位移曲線。

3. 軟件自動在力-位移曲線上找出動態屈服力、大力、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力等特征點，通過數據處理進一步獲得屈服位移、大力時位移、不穩定裂紋擴展起始位移、不穩定裂紋擴展終止位移、總位移、大力時的能量、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量、總沖擊能量等指標。根據這些數據我們可以有效地將沖擊吸收功劃分為物理意義明確的能量分布組成區域，并直接揭示沖擊吸收功在試樣彈/塑性變形、裂紋形成與擴展各階段的貢獻，以此定量反映材料在動態斷裂過程中所具有的韌化或脆化的趨勢。

4. 無需手工處理數據，所有數據處理過程自動完成，沖擊完成后可立即獲得所需的全部數據結果和試驗報告。

沖擊力值傳感器

沖擊力值傳感器為壓電晶體式?jīng)_擊力值傳感器，具有高響應頻率。

軟件特點

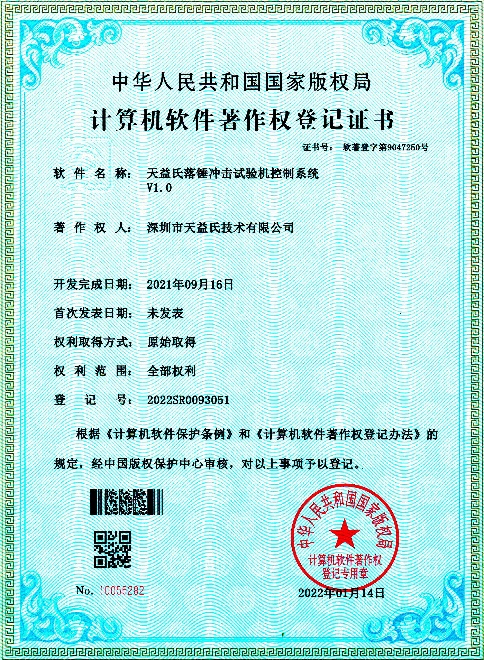

天益氏落錘沖擊試驗機控制系統dobTest V1.0已取得國家版權局計算機軟件著作權登記證書，登記號：2022SR0093051

1. 多語言版本，支持所有語言并可動態切換。用戶可 自定義翻譯，執行標準、自定義參數等輸入內容均可 多語言切換。（如圖4.17.1）

2. 預留自定義數據處理算法接口，便于教學研究功能擴展。

3. 數據輸出包含視頻、云圖、表格數據：可將測量過程圖像制作成視頻并輸出保存，且可再軟件中回放。（如圖4.17.2）

4. 支持多曲線顯示，能直觀對比不同材料的沖擊特性。（如圖4.17.3）

5. 軟件中可調用原始數據曲線，并可根據實際試驗情況人工更改軟件計算起始點及終止點，再重新運算。此功能滿足特殊沖擊運用，如多層結構樣品，沖擊曲線出現多次峰值，可人工選擇單一峰值進行研究?；蛘咴趧討B(tài)壓縮沖擊過程中，因試驗過程中將樣品壓實而導致試驗曲線峰值力出現在末端，但研究動態壓縮沖擊有效曲線在前端吸收沖擊能量部分，因此修改計算起始終止點尤為重要。（如圖4.17.4）

6. 軟件支持直接導出原始數據、曲線圖及數據列表。（如圖4.17.5）

7. 測量結果及分析結果輸出成報表，支持TXT，XLS等多種文件格式。（如圖4.17.6）

8. 支持多用戶分級管理，管理員可對其他用戶的使用 權限進行管理。（如圖4.17.7）

9. 支持公式編輯，支持自定義數據處理算法接口， 內置操作符，統計函數，且支持自檢。（如圖4.17.8）

10. 具備日志管理，操作記錄，且試驗數據可溯源，能定位數據被修改的時間和對應用戶。

11. 試驗界面布局可更改，可自定義增加試驗顯示界 面，軟件窗體自定義縮放，窗體內容等比例縮放。

12. 數據管理，△動態數據存儲，雙緩存機制，數據不丟失

13. 軟件試驗界面布局可更改，可自定義增加試驗顯示界面

軟件功能列舉：

圖4.17.1a 英文軟件界面

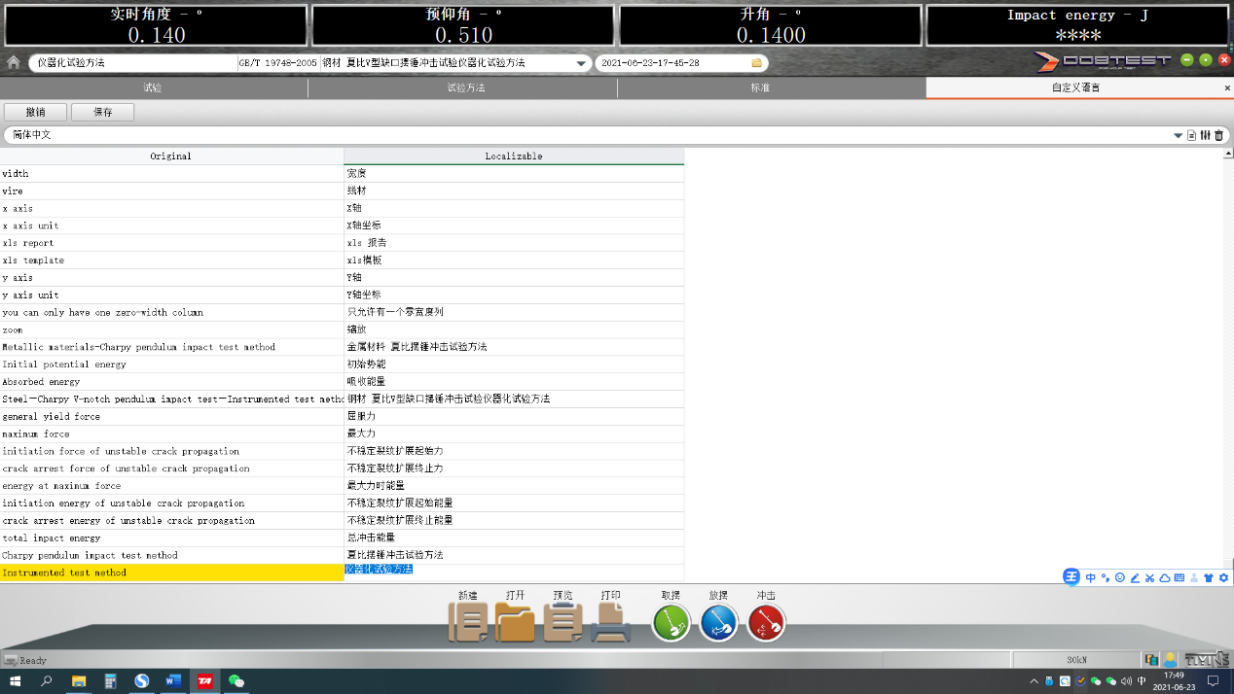

圖4.17.1b自定義語言界面

圖4.17.1c自定義語言界面

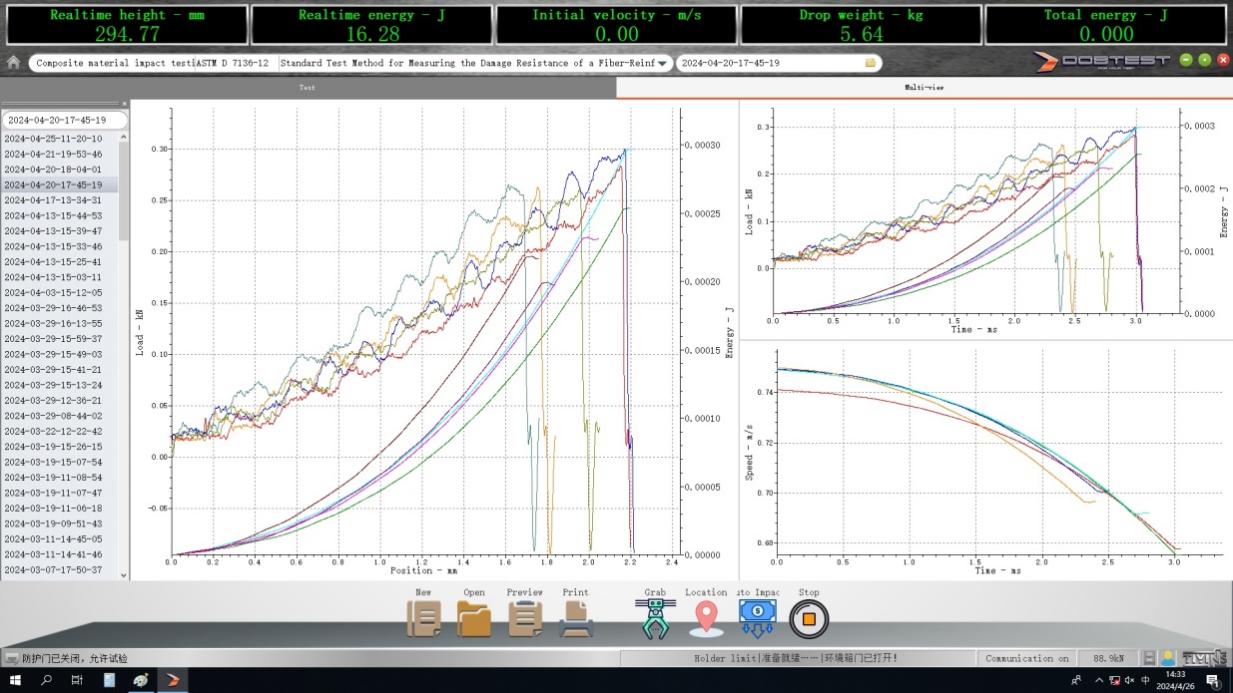

圖4.17.2 視頻云圖回放

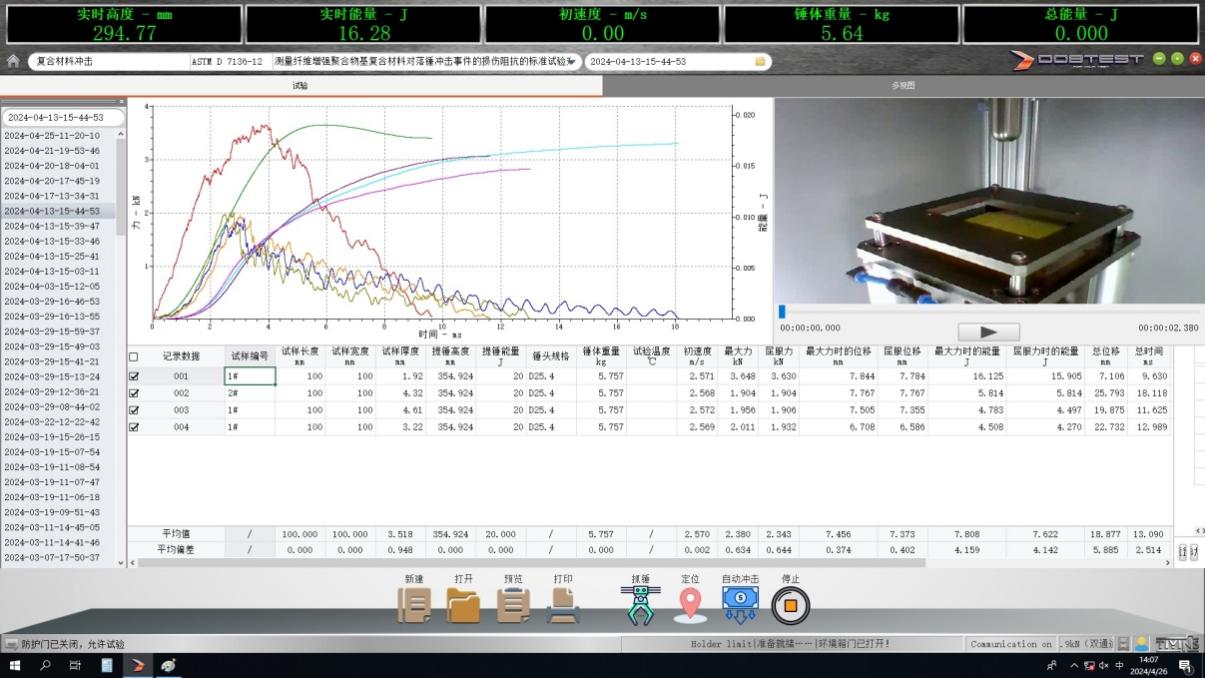

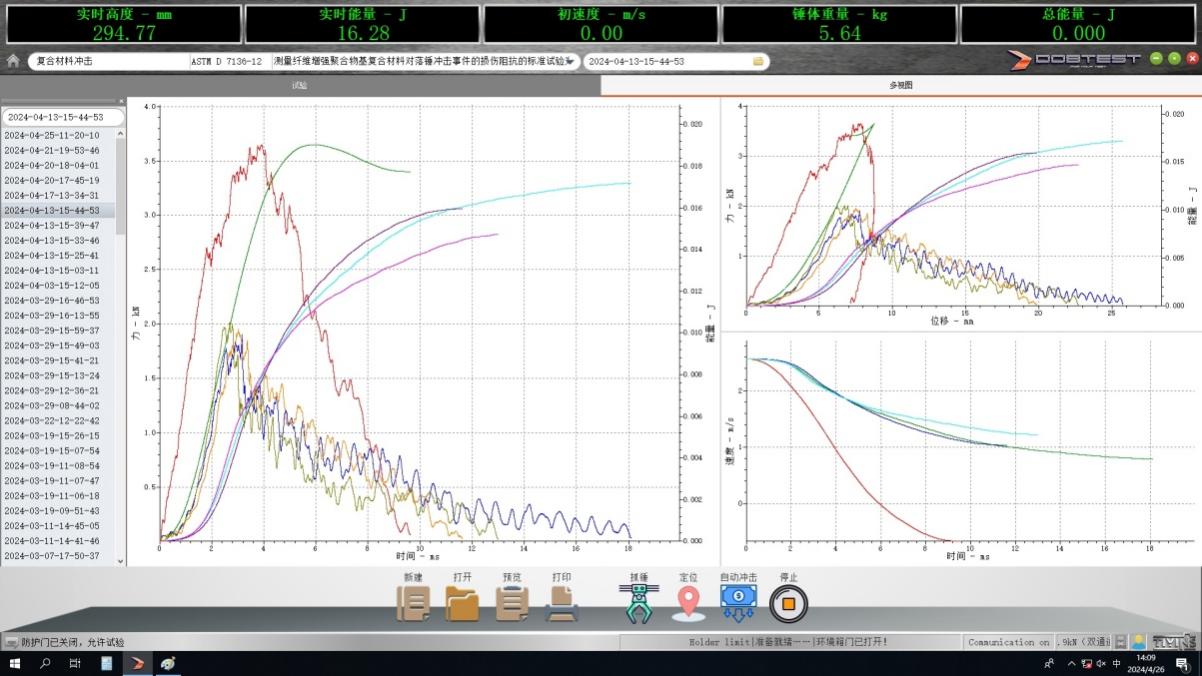

圖4.17.3 多曲線對比顯示

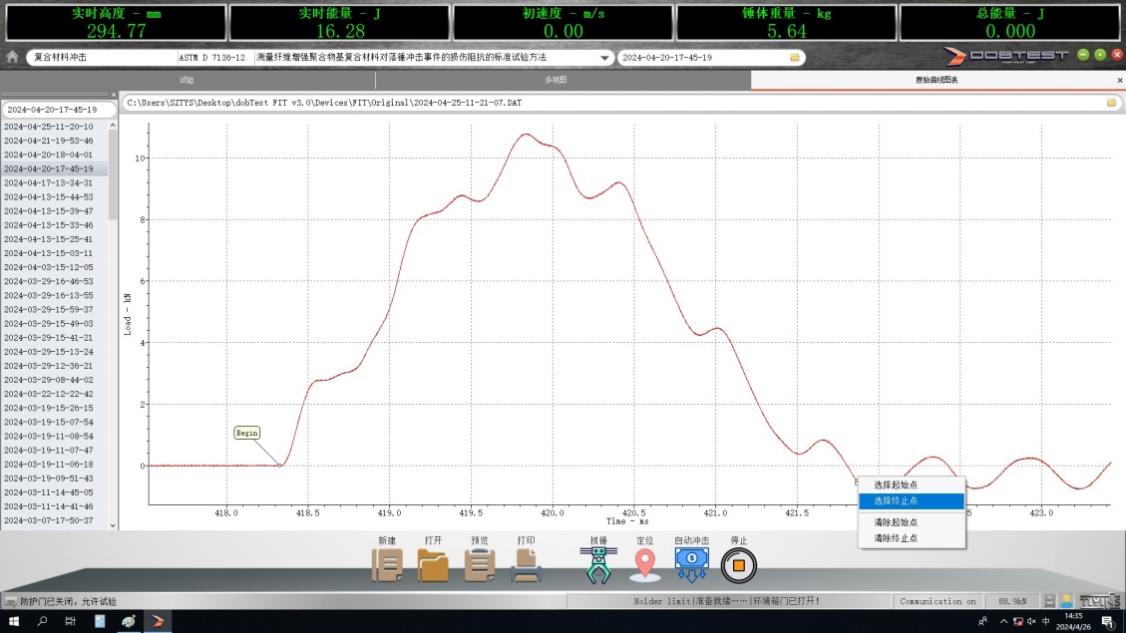

圖4.17.4 修改計算起始點及終止點

圖4.17.5a 導出原始數據

圖4.17.5b 導出圖表

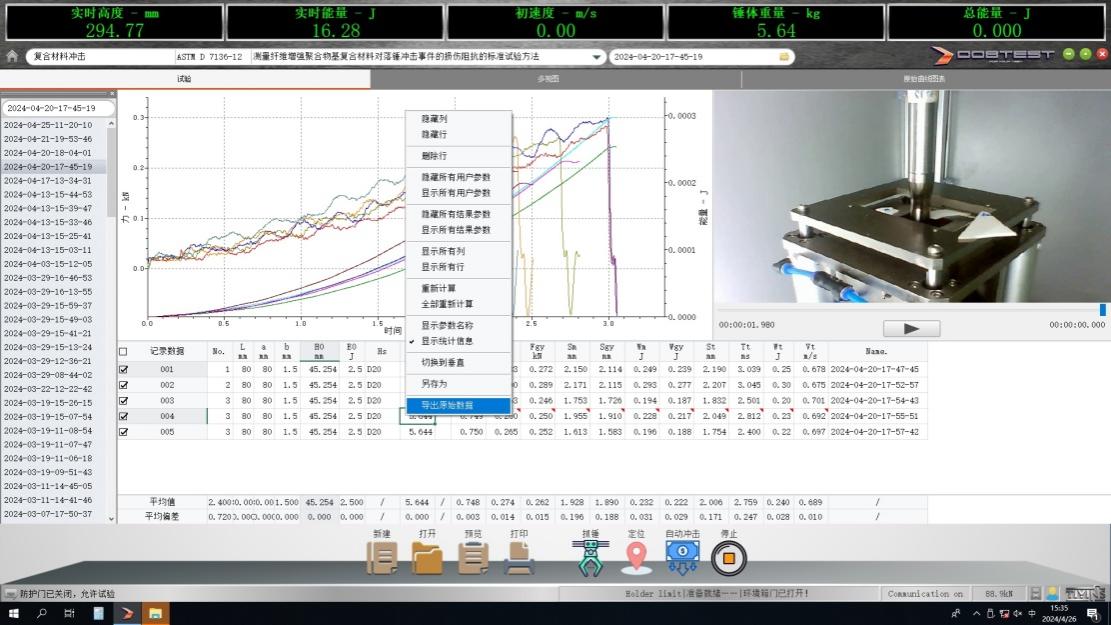

圖4.17.6 導出數據報告

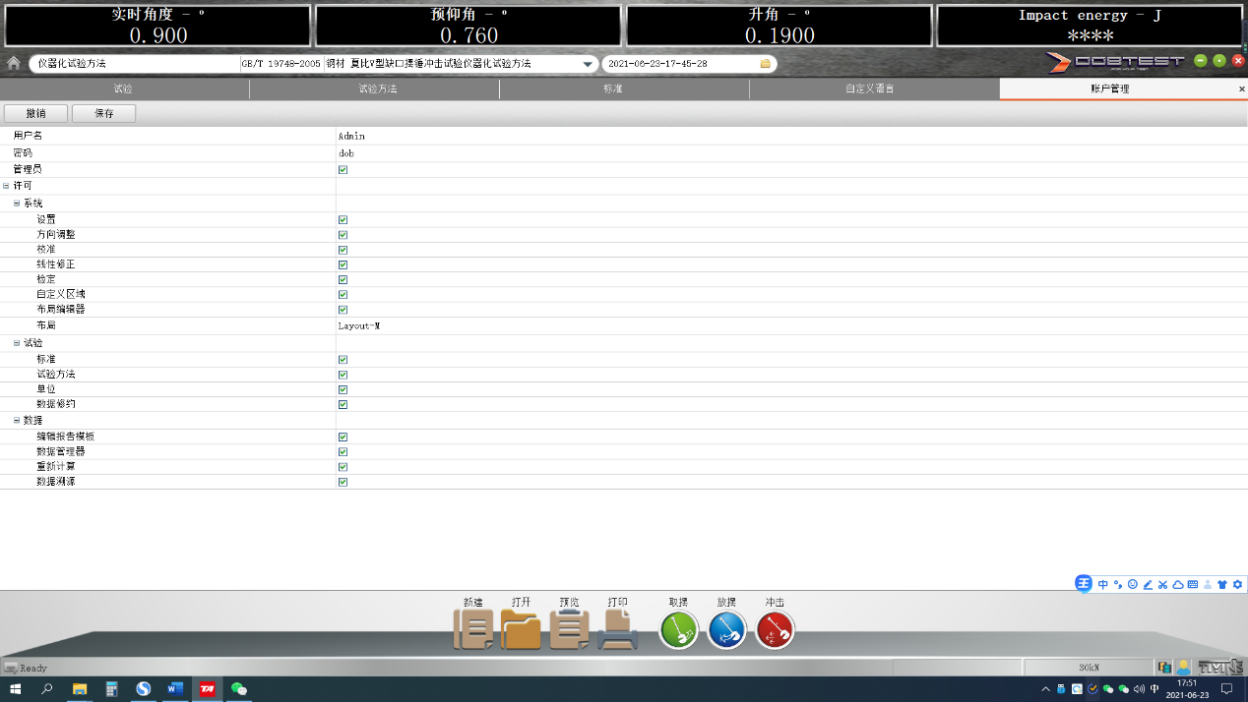

圖4.17.7 多用戶分級管理

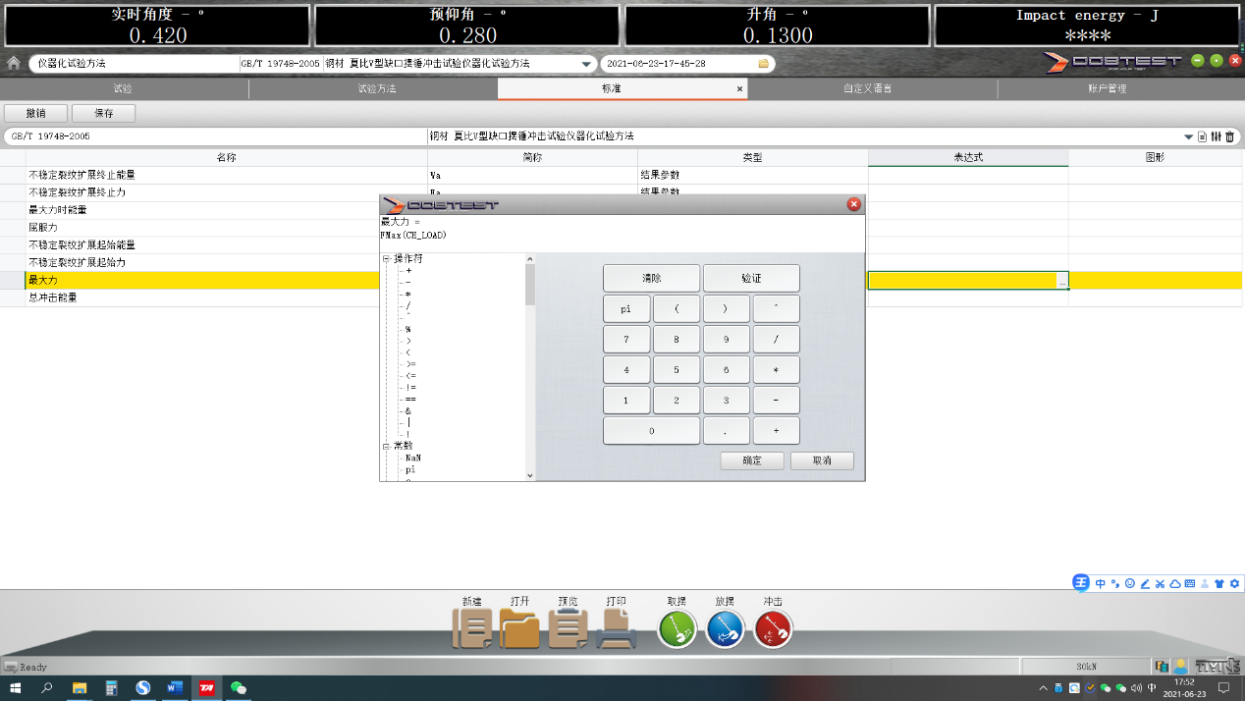

圖4.17.8 公式化編輯

供貨范圍

供貨設備為機電一體化產品，賣方不只負責機械設備及介質系統的設計和供貨，還需負責控制系統的設計和供貨。此外，賣方要負責供貨設備的發貨（運輸由買方負責）、安裝指導、調試、驗收及買方的使用及維修培訓。賣方對提供的設備和服務的正確性、完整性和先進性總負責。

本項目的設備為國內制造，供貨范圍包括主機、控制系統、變形測量系統等其他部件。買方只提供廠房及電源、設備地基等。

供貨范圍
