采用的相關標準

1. GB/T 3808-2002 《擺錘式?jīng)_擊試驗機的檢驗》

2. JJG 145-2007 《擺錘式?jīng)_擊試驗機》

3. GB/T 229-2020《金屬材料 夏比擺錘沖擊試驗方法》（需選配夏比沖擊刀刃和支座）

4. JJG 608-2014 《懸臂梁式?jīng)_擊試驗機》（需選配艾式?jīng)_擊刀刃和支座）

5. GB 4158-1984  《金屬艾氏沖擊試驗方法》（需選配艾式?jīng)_擊刀刃和支座）

6. ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》

7. ISO 148.1-2009《Metallic materials — Charpy pendulum impact test —Part 1:Test method》（需選配夏比沖擊刀刃和支座）

8. ISO 148.2-2008《Metallic materials — Charpy pendulum impact test —Part 2:Verification of testing machines》（需選配夏比沖擊刀刃和支座）

9. ISO 148.3-2008《Metallic materials — Charpy pendulum impact test —Part 3:Preparation and characterization of Charpy V-notch test pieces for indirect verification of pendulum impact machines》

（需選配夏比沖擊刀刃和支座）

設備主要配置

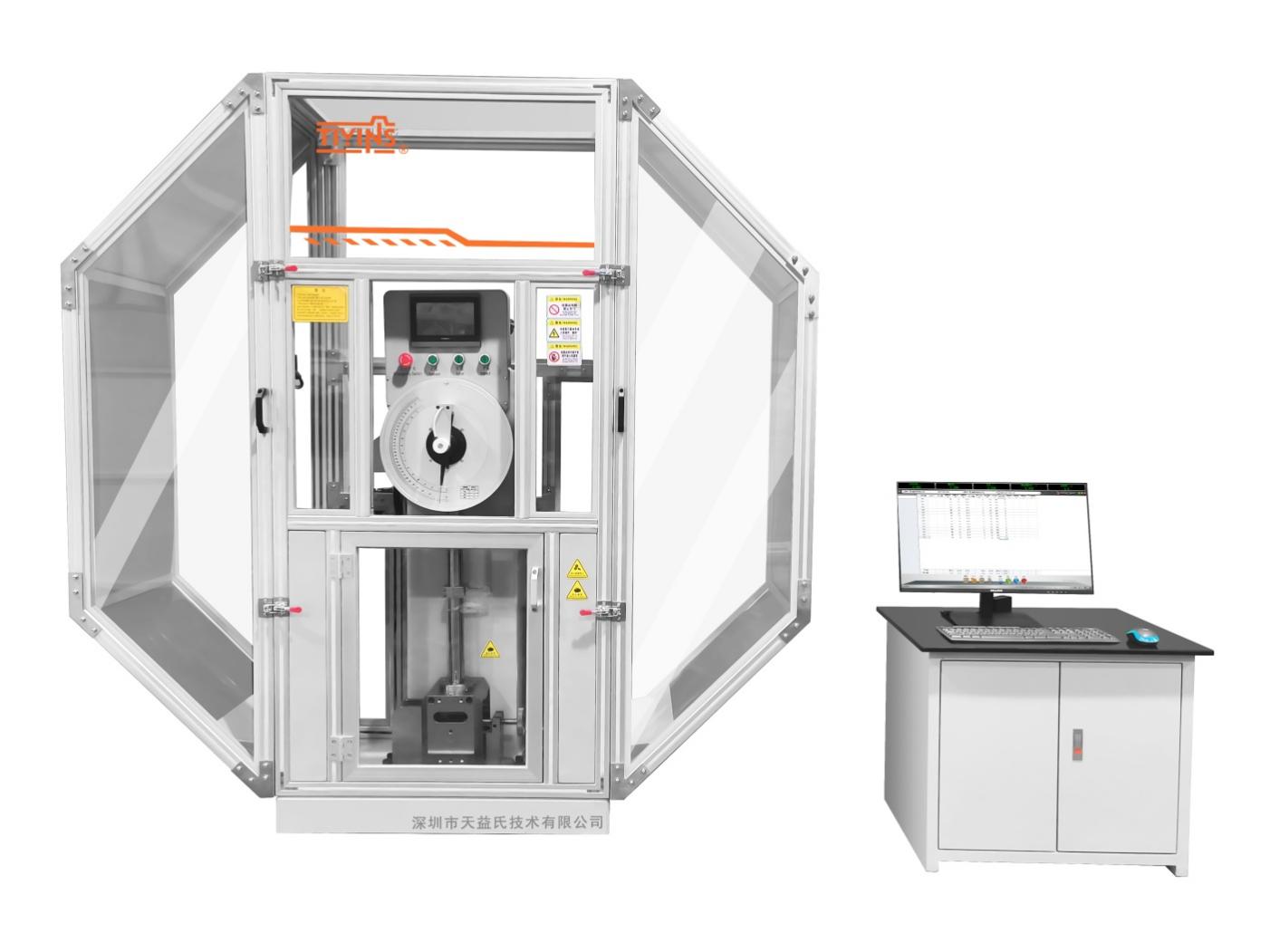

微機控制金屬擺錘沖擊試驗機主要包括以下部分：

1. 主機（包括主機架、傳動裝置、掛脫擺裝置、角度采集裝置、能量顯示裝置、防護罩及其他輔助部件等）

2. 擺錘450J

3. 多功能沖擊支座

4. 高速拉伸支座

5. 控制柜（包括PLC可編程序控制器、電氣控制系統一套）

6. 電腦、打印機及控制系統

7. 試驗數據采集、統計、處理系統

8. 力值傳感器

9. 試驗數據接收及傳送系統

主要技術參數

使用環境及能源要求：

1. 溫度在 5℃～35℃范圍內；

2. 相對濕度低于82%；

3. 在無明顯電磁場干擾和周圍無腐蝕性介質的環境中；

4. 在無沖擊、無震動的環境中；

5. 試驗機周圍應留有不小于 0.7m 的空間，工作環境整潔、無灰塵；

6. 主機座及機架在穩固的水平的基礎上正確安裝。

7. 電源： 交流 三相五線  220V±10%    50Hz  1.5kW

設備詳述

儀器化沖擊系統特點

1. 通過力值傳感器、高速數據調理儀及高速數據采集卡采集沖擊瞬時的力-時間曲線，通過測速系統測出沖擊速度，自動計算出位移，并通過積分獲取力-位移曲線。

2. 軟件自動擬合力-位移曲線。

3. 軟件自動在力-位移曲線上找出動態屈服力、大力、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力等特征點，通過數據處理進一步獲得屈服位移、大力時位移、不穩定裂紋擴展起始位移、不穩定裂紋擴展終止位移、總位移、大力時的能量、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量、總沖擊能量等指標。根據這些數據我們可以有效地將沖擊吸收功劃分為物理意義明確的能量分布組成區域，并直接揭示沖擊吸收功在試樣彈/塑性變形、裂紋形成與擴展各階段的貢獻，以此定量反映材料在動態斷裂過程中所具有的韌化或脆化的趨勢。

4. 無需手工處理數據，所有數據處理過程自動完成，沖擊完成后可立即獲得所需的全部數據結果和試驗報告。

5. 可導出圖形曲線以及原始數據。

4.2.5防護罩

整個試驗機設有全封閉式安全防護罩，可以有效防止斷裂試樣飛濺，也可以防止試驗人員在試驗時進入試驗機內部。防護網設有門限位開關，在防護門打開的情況下，試驗機會自鎖，主要操作無效，從而防止誤操作，保證試驗人員的安全。該防護罩框架采用鋁合金型材，鑲嵌有機玻璃，便于觀察，且左右護罩為門式結構，便于設備檢修和調節掛擺機構。

儀器化測試系統

1）系統原理：

通過安裝有力值傳感器的擺錘沖擊試樣，力值傳感器將拉沖的力值信號輸入至高速信號調理儀進行放大，放大后的信號由高速數據采集卡進行A/D轉換，并傳送至計算機存儲及分析。對原始數據力-時間曲線進行計算和分析，可以獲得力-位移曲線及更多的特征點數據。根據力-位移曲線和特征值，可以準確推斷出試樣的變形和斷裂特性。

2)儀器化沖擊測試系統組成及特點：

a. 力值傳感器

根據客戶需求，我司能夠?yàn)榭蛻籼峁?.1J到100,000J各種能量等級的全橋應變片式力值傳感器，沖擊力值載荷從1,000N~1,000,000N。具有固有頻率高，線性好，壽命長等特點。

b. 高速信號調理儀

高速信號調理儀式將沖擊力值傳感器的應變信號進行放大以匹配高速數據采集卡的模擬信號輸入范圍，從而提高測量的分辨率和靈敏度。500kHz帶寬保證有效的高頻信號不會被衰減。

c. 高速數據采集卡

16bits高精度A/D轉換，1.25MHz高速數據采集，真實而準確的還原沖擊瞬間力值變化。

d. 儀器化沖擊測試分析軟件

儀器化沖擊測試分析軟件能夠自動觸發沖擊瞬間數據記錄，自動將力-時間曲線轉化為力-位移曲線，自動擬合曲線并獲取屈服力、大力、啟裂力和終止力等力值數據，并能提供大力能量、啟裂能量和終止能量等能量數據，并可根據客戶要求生成試驗報告。整個試驗過程完全自動，無需人工干預。

儀器化沖擊軟件特點

1. 多語言版本，支持所有語言并可動態切換。用戶可 自定義翻譯，執行標準、自定義參數等輸入內容均可 多語言切換。（如圖4.1）

2. 預留自定義數據處理算法接口，便于教學研究功能擴展。

3. 數據輸出包含視頻、表格數據：可將測量過程圖像制作成視頻并輸出保存，且可在軟件中回放。（如圖4.2）

4. 支持多曲線顯示，能直觀對比不同材料的沖擊特性。（如圖4.3）

5. 軟件中可調用原始數據曲線，并可根據實際試驗情況人工更改軟件計算起始點及終止點，再新運算。此功能滿足特殊沖擊運用，如多層結構樣品，沖擊曲線出現多次峰值，可人工選擇單一峰值進行研究?；蛘咴趧?dòng)態壓縮沖擊過程中，因試驗過程中將樣品壓實而導致試驗曲線峰值力出現在末端，但研究動態壓縮沖擊有效曲線在前端吸收沖擊能量部分，因此修改計算起始終止點尤為重要。（如圖4.4）

6. 軟件支持直接導出原始數據、曲線圖及數據列表。（如圖4.5）

7. 測量結果及分析結果輸出成報表，支持TXT，XLS等多種文件格式。（如圖4.6）

8. 支持多用戶分級管理，管理員可對其他用戶的使用 權限進行管理。（如圖4.7）

9. 支持公式編輯，支持自定義數據處理算法接口， 內置操作符，統計函數，且支持自檢。（如圖4.8）

10. 具備日志管理，操作記錄，且試驗數據可溯源，能定位數據被修改的時間和對應用戶。

11. 試驗界面布局可更改，可自定義增加試驗顯示界 面，軟件窗體自定義縮放，窗體內容等比例縮放。

12. 數據管理，△動態數據存儲，雙緩存機制，數據不丟失

13. 軟件試驗界面布局可更改，可自定義增加試驗顯示界面

軟件功能列舉：

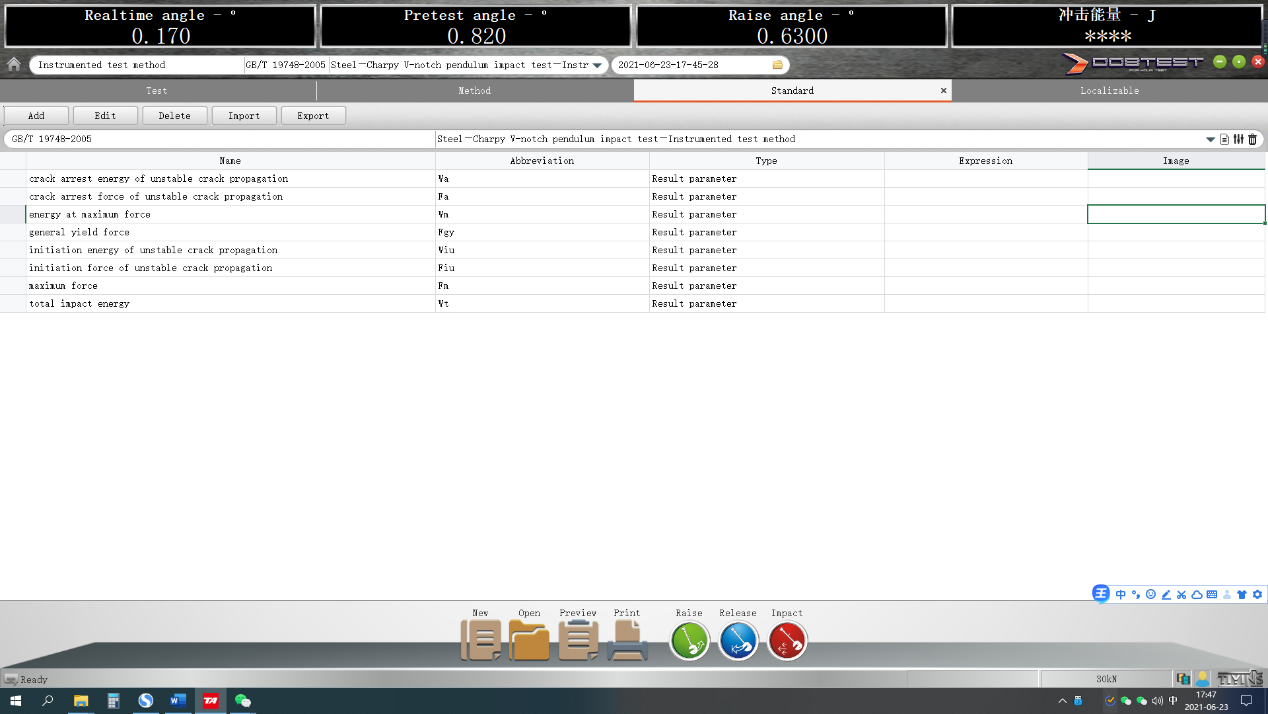

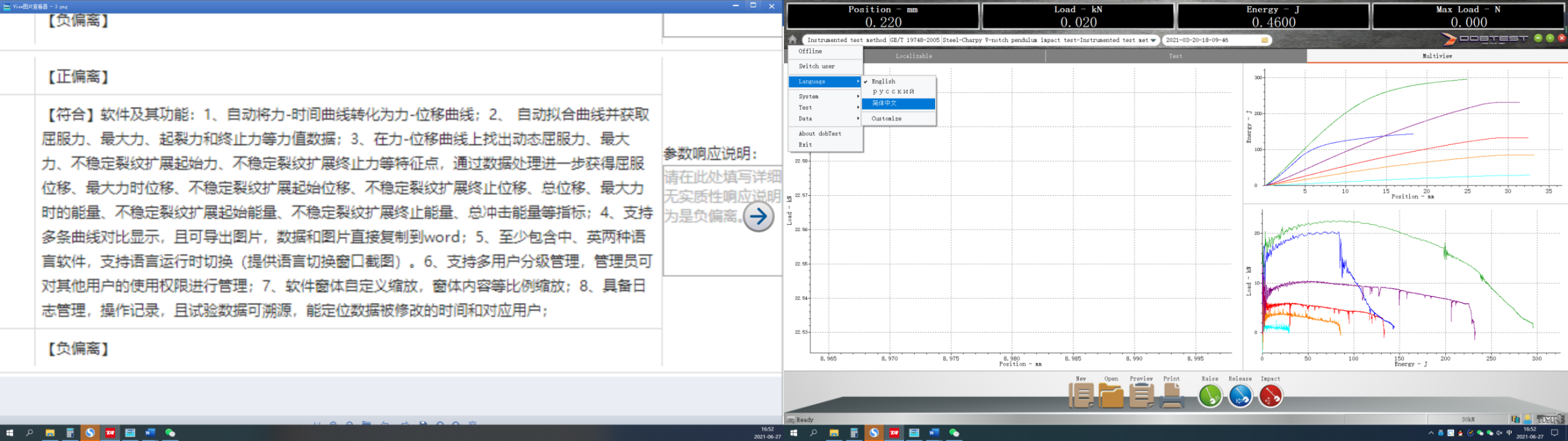

圖4.1a 英文軟件界面

圖4.1b自定義語言界面

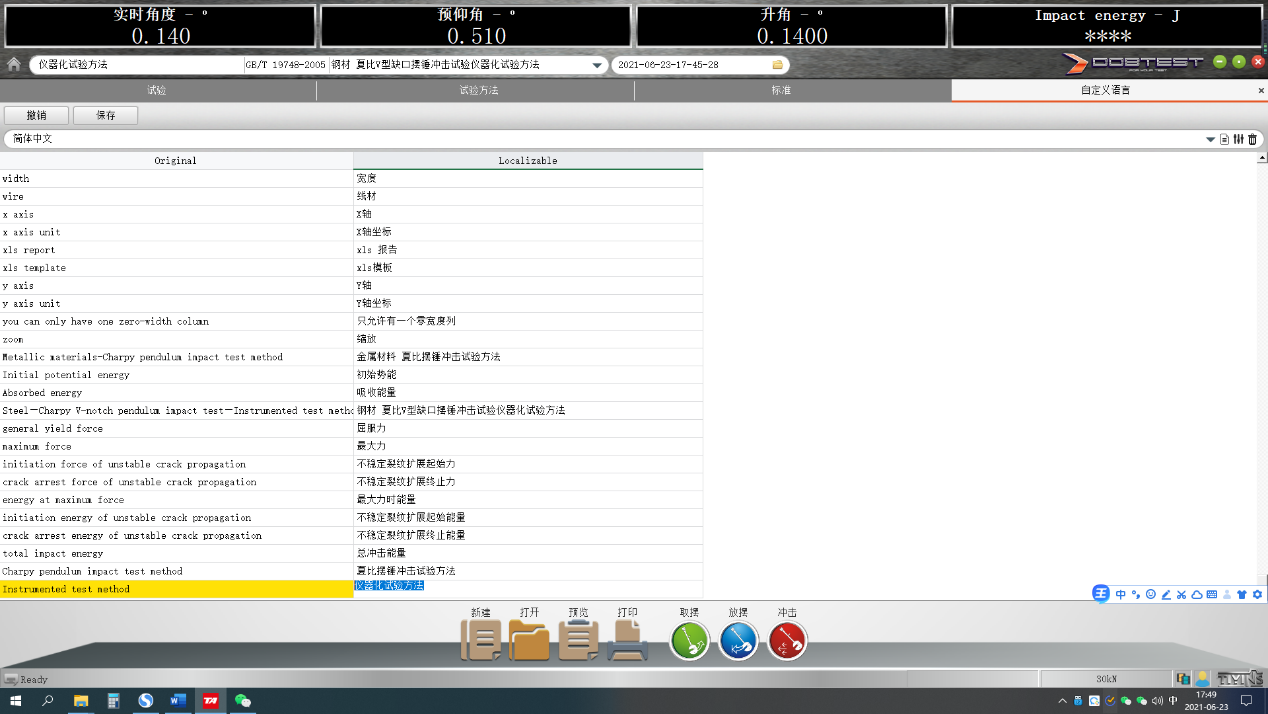

圖4.1c自定義語言界面

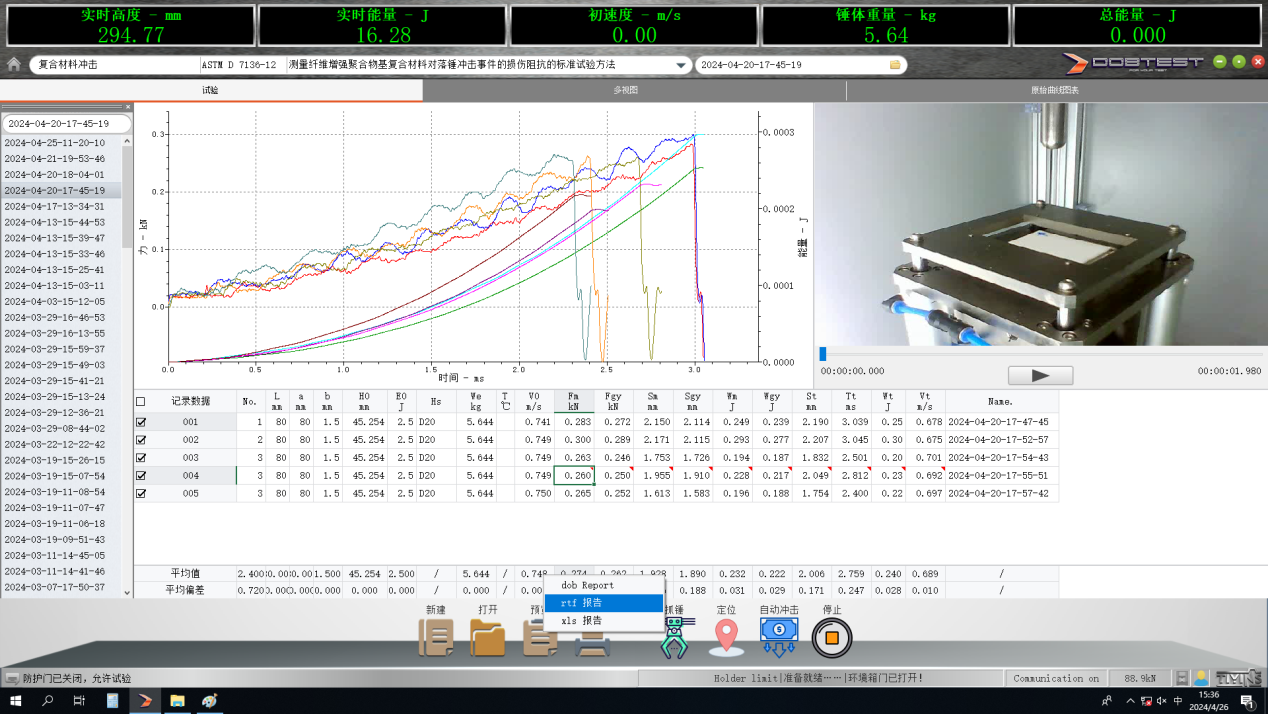

圖4.2 視頻回放

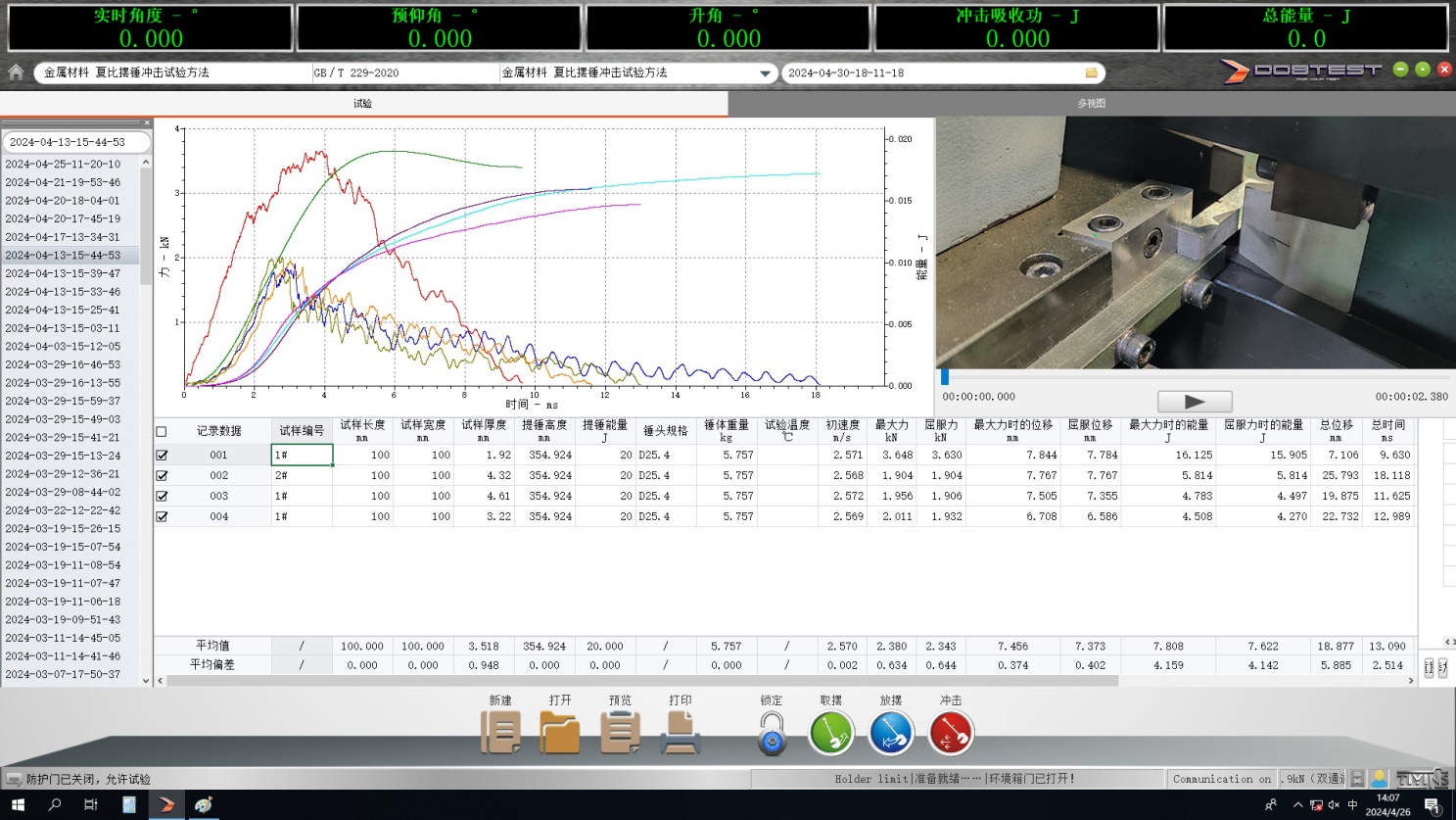

圖4.3 多曲線對比顯示

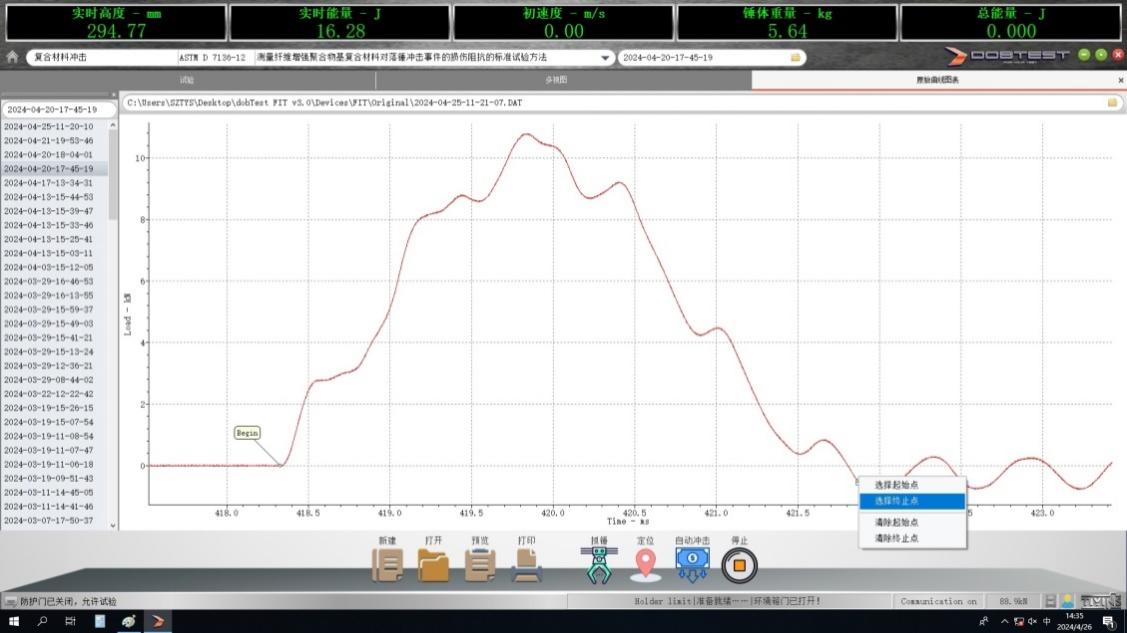

圖4.4 修改計算起始點及終止點

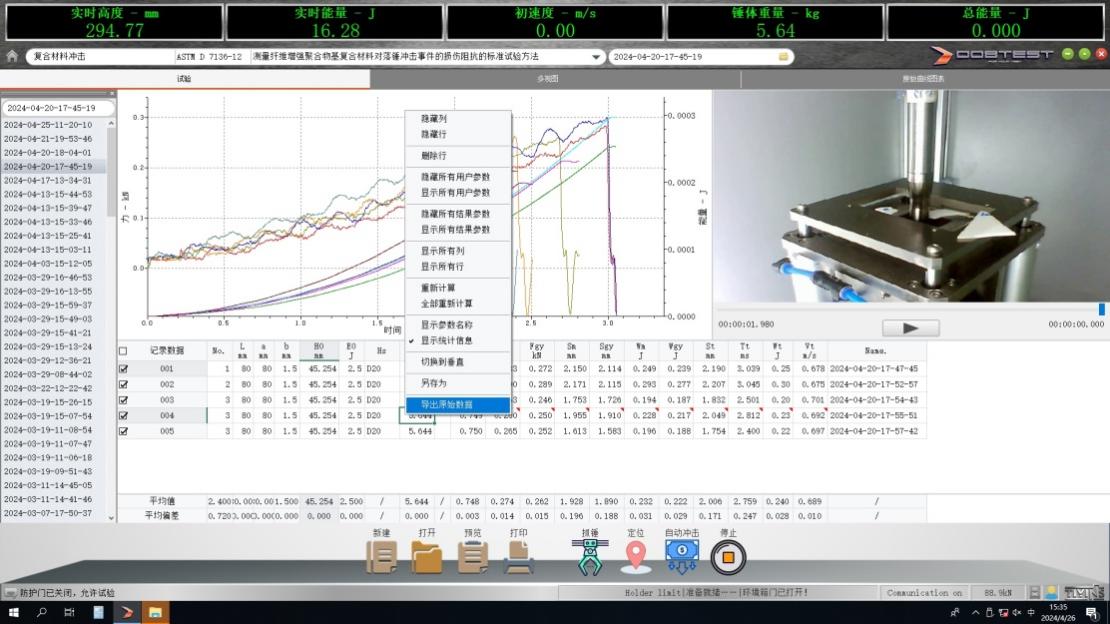

圖4.5a 導出原始數據

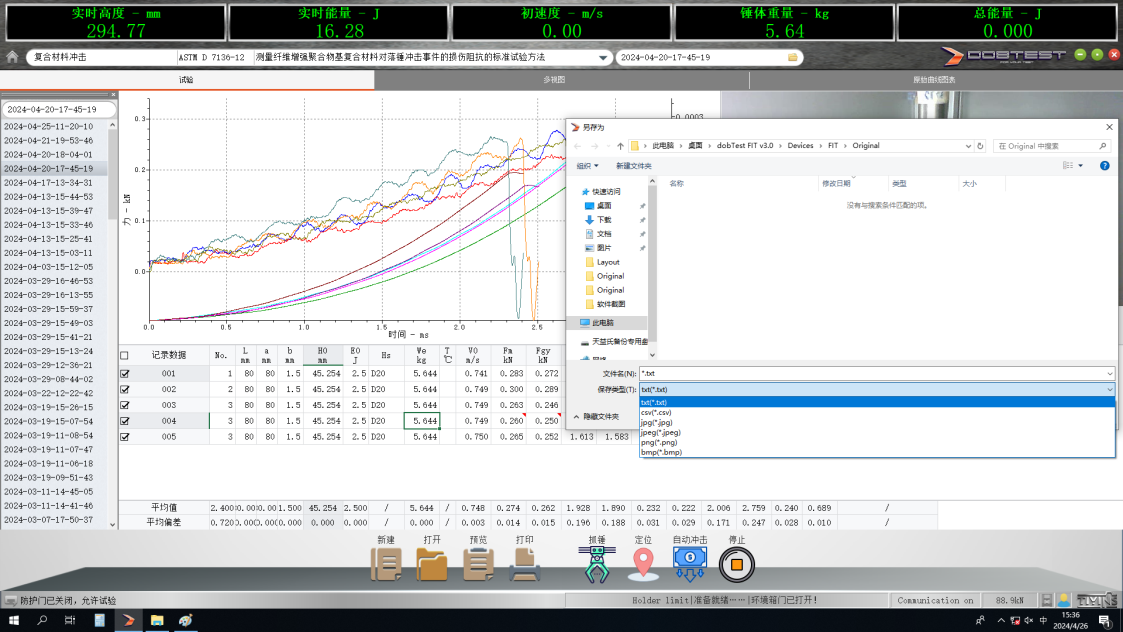

圖4.5b 導出圖表

圖4.6 導出數據報告

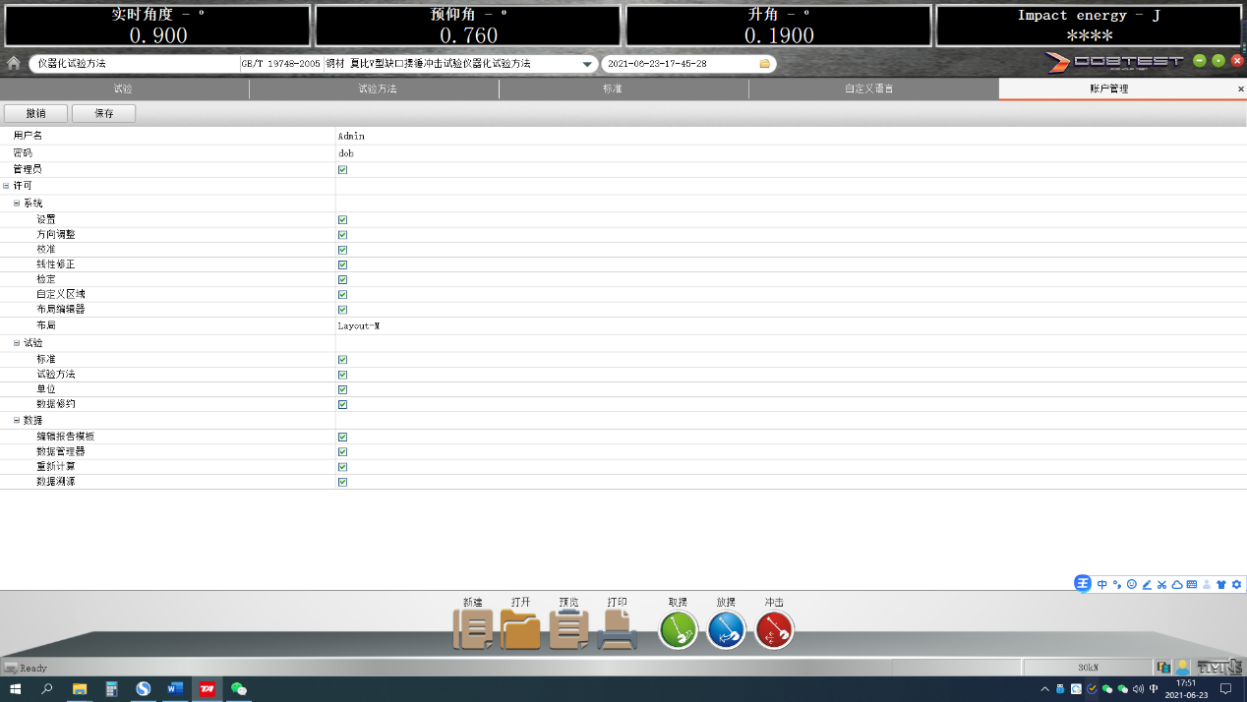

圖4.7 多用戶分級管理

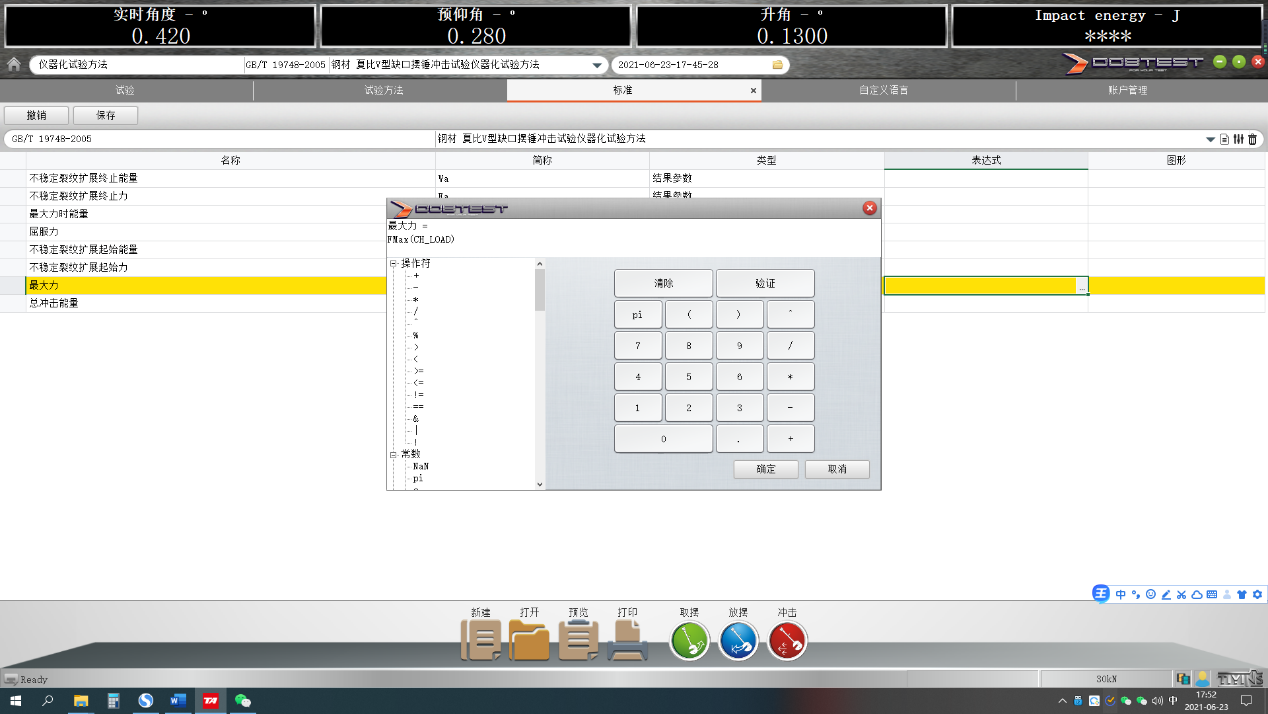

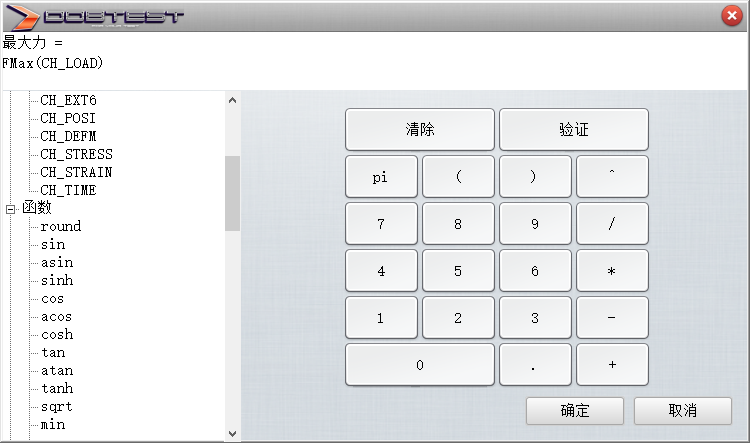

圖4.8 公式化編輯
