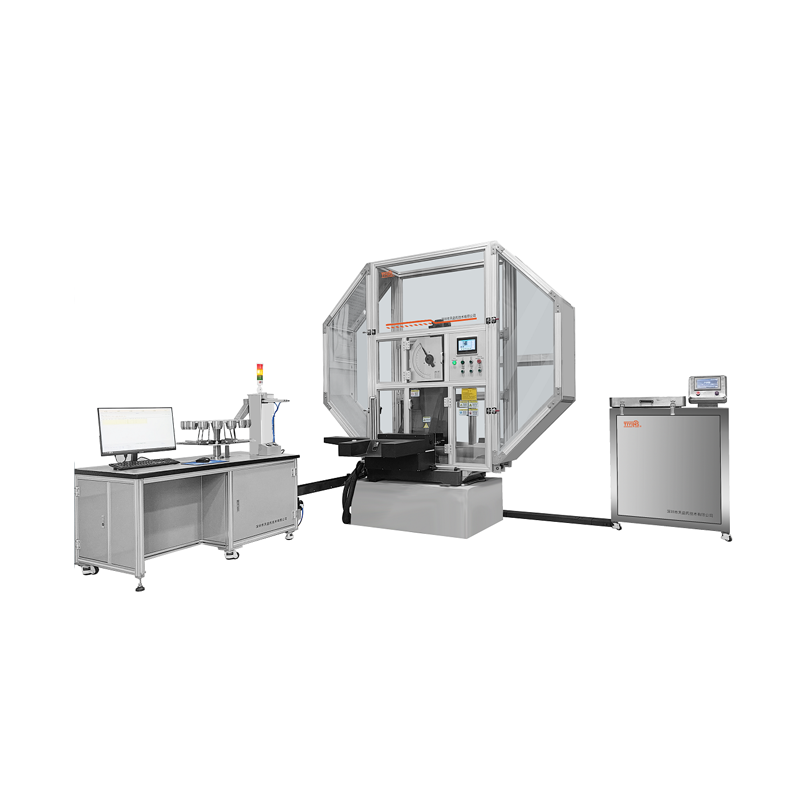

設備制造標準

1. GB/T 3808-2002 《擺錘式?jīng)_擊試驗機的檢驗》

2. GB/T 229-2007 《金屬材料 夏比擺錘沖擊試驗方法》

3. JJG 145-2007 《擺錘式?jīng)_擊試驗機》

4. ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》

5. ISO 148.1-2009《Metallic materials — Charpy pendulum impact test —Part 1:Test method》

6. ISO 148.2-2008《Metallic materials — Charpy pendulum impact test —Part 2:Verification of testing machines》

7. ISO 148.3-2008《Metallic materials — Charpy pendulum impact test —Part 3:Preparation and characterization of Charpy V-notch test pieces for indirect verification of pendulum impact machines》

8. ASTM E23-23a《金屬材料缺口試樣標準沖擊試驗方法

主機技術規格

1. 主機機架形式：           簡支梁

2. 大沖擊能量：           450J

3. 擺錘預揚角：             30 ～150°（連續可設定）

4. 電動擺錘可以自動復位,擺錘通過軟件可以在任意角度定位并進行沖擊試驗

5. 斷電制動

6. 擺軸中心至試樣中心距離：  750mm

7. 沖擊速度：                5.24m/s

8. 試樣支座跨距：            40mm

9. 試樣支座端部圓弧半徑：    1～1.5mm

10. 試樣支座支承面傾角：      11°±1°

11. 角度編碼器精度：           0.025°

12. 試樣砧座和沖擊刀刃的硬度：高于62HRC，具有耐用性

13. 適用標準：分別符合ASTM 和 JIS(DIN、GB、ISO、EN)標準

14. 操作方式：

自動送樣，一次可裝40根試樣，一根試樣從離開冷卻室至沖擊完成的總時間只需要3s左右。

自動舉擺，自動記錄和存儲試驗結果。斷樣由傳送系統運出安全罩。

自動收樣，按順序放置試樣，試驗完成可按順序回收至試樣裝袋中。

1. 1套錘刃、支座等分別符合ASTM 和 JIS(DIN、GB、ISO、EN)標準?？捎刹僮魅藛T人工在一定時間（10分鐘）內相互切換，切換后符合各標準對試驗機的要求。

2. 設備安裝：符合ASTM 和 JIS(DIN、GB、ISO、EN)標準。

3. 帶有安全防護裝置，能保護整個測試區域（不含傳送區域）無傷人危害。

4. 每個動作控制單元可通過按鈕進行人工控制及檢測。

5. 沖擊試驗控制方式為PLC

低溫自動送樣技術規格（LAF601B）

1. 溫度范圍：室溫～-60℃

2. 制冷方式：  壓縮機

3. 控溫精度：  ±1℃

4. 溫度均勻性： ±2℃

5. 試樣容量：   40個

6. 送樣時間：   約3s

7. 氣源要求：   0.4～0.7MPa   流量大于30L/min

8. 試樣要求：  夏比試樣55×10×10、55×10×7.5、55×10×5

無毛刺，長度尺寸公差不超過0.5㎜，寬、高尺寸公差不超過0.1㎜

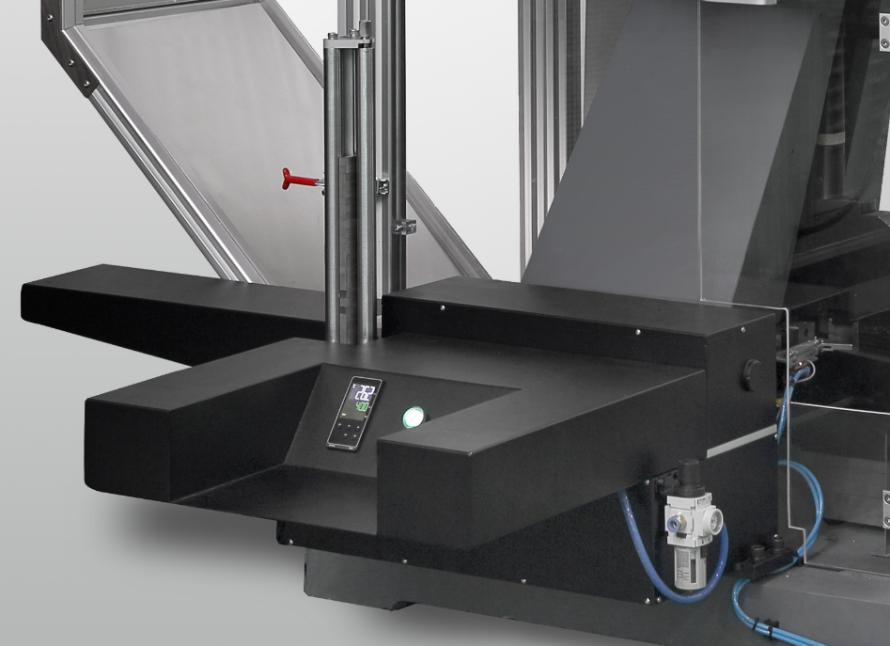

低溫全自動送樣裝置（LAF601B）

低溫全自動送樣裝置是專門為需要做低溫試驗的客戶而設計的，采用雙級壓縮機式低溫儀將酒精制冷至-80℃，通過低溫泵使低溫酒精在低溫儀與冷卻室之間循環，從而使冷卻室降溫。冷卻室最低溫度可達-60℃。冷卻室采用鋁塊開蛇形管道后焊接而成，酒精由通往冷卻室的蛇形管道，達到冷卻試樣的目的?？刂葡到y(tǒng)通過控制低溫泵的起停來控制冷卻室的溫度。溫度傳感器直接插在銅塊中，距離試樣很近，可以保證溫度控制點的溫度與即將送出的試樣溫度的一致性。

該裝置試驗時需要人工將試樣放置在試樣架上，點擊“送樣”，該裝置將試樣自動送入冷卻室，冷卻達到設定溫度并保溫達到規定時間后，可以選擇單次試驗、連續試驗及自動啟動。試樣從低溫室中出來到?jīng)_擊完成時間約3～4s左右，單個試樣沖擊整個周期只需約10s左右。送樣效率高，操作可靠，安全性高。

該自動送樣裝置采用端面定位，定位時沒有直接接觸到試樣缺口，對缺口的溫度影響會較小。

3.1.7.1 低溫全自動送樣組成及功能描述

1. 試樣架：試樣架可從進樣系統上分離，以方便安裝試樣。試樣架一次可放置40根試樣。試樣架還具有防錯裝置，可避免試樣架錯載試樣，保證試樣缺口方向相同，防止試樣面在箱中位置錯置。

2. 裝樣機構：可將試樣從試樣架上送入低溫冷卻室并頂向冷卻室的右端，使試樣整齊的排列在冷卻室中。

3. 送樣機構：可將冷卻室中的試樣送到試樣支座處。

4. 低溫冷卻室：為試樣提供低溫環境。

5. 試樣定位機構：將送至支座上的試樣進行定位，保證試樣缺口在中心位置。

6. 控制器：通過溫度控制器控制循環泵電磁閥的啟停，試驗冷卻室中的溫度控制在誤差范圍內。

7. 低溫儀：提供冷卻介質——酒精。

接到自動進樣指令后，縱向送樣機構將試樣從冷卻室推出至試樣支座上，試樣的另一端頂?shù)蕉嗣娑ㄎ粔K上。這時由定位桿頂住試樣，送樣桿縮回，防止試樣隨送樣桿一同退回。等送樣桿完全縮回后，定位桿縮回一次，然后再次伸出，消除試樣與試樣支座及端面定位塊之間的間隙后再次縮回。自動送樣和對中的過程完成。整個過程自動快速完成，動作準確可靠，試樣定位精確，保證試樣從冷卻室出來的時間的一致性以及試樣安裝位置的一致性。

3..1.7.2 低溫全自動送樣特點

• 自動化程度高，可完成裝樣、冷卻、保溫、送樣、沖擊、取擺、試樣回收的全自動過程。

• 送樣速度快，試樣從離開冷卻室至沖擊完成的總時間只需要3s左右。

• 各動作均采用氣缸驅動，運行平穩，噪音低。

• 采用試樣端面定位方式，定位準確，且不會對試樣缺口部分溫度產生影響。

• 具有多個檢測開關，確保裝置的穩定性。

• 具有高溫烘干功能，防止冷卻室內有水氣結冰而卡樣。

斷裂試樣收集裝置

斷裂試樣收集裝置由斷樣送出帶和回收分揀帶組成。

斷樣送出帶將斷裂后的試樣傳送到試驗機外。斷樣送出帶自動控制 ，即每次沖擊完試樣后，減速電機自動運行，將試樣送出。為了保證回收率，在皮帶上方設置了傾斜的試樣滑板，無論試樣落在試驗機內何處，都能經過滑板滑落到皮帶上順利被回收，避免操作人員進入試驗機內部。

斷樣送出設備后，掉落至回收分揀帶上，回收分揀帶按每組（3件）分別經過水平傳送帶、垂直傳送臺、裝在不同紙袋里。

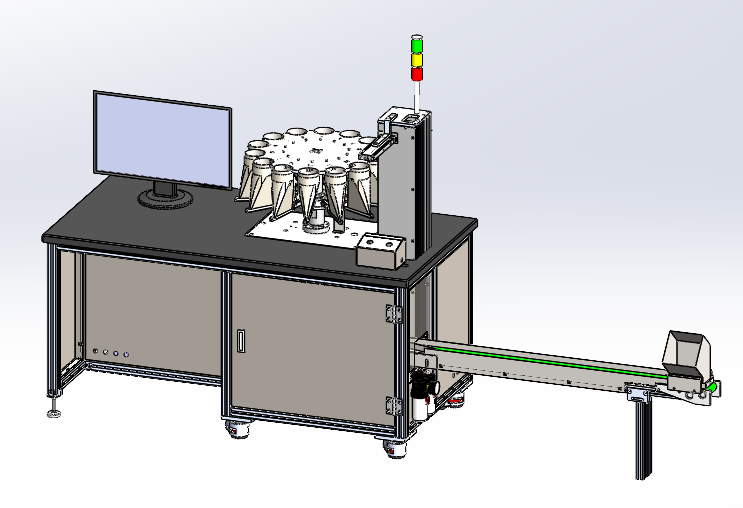

                                                回收裝袋裝置結構圖

安全防護罩

左右側罩可以方便的開啟和閉合，方便檢修

試驗機配有安全防護罩，擺錘沖擊試驗只在防護罩里面的封閉空間進行，試驗時斷裂的試樣不會飛到外面，以確保安全。

安全防護罩的左右側罩是活動結構，可向后旋開，以便于進入機器內部檢測或檢修機器。兩側罩上有檢測開關，當門打開時，安全機構會鎖定機器，不能進行操作控制。左右側罩上的檢測開關同時具有安全鎖的功能，計算機未發出打開側罩命令的時候，左右側罩是被鎖住的，防止誤操作。

安全防護罩是封閉結構，前面是透明的有機玻璃板，可觀察里面的主機及其運行情況。

安全防護罩下部空間可能被斷樣打到的部位，均設有不銹鋼網眼鋼板或橡膠板，防止斷裂試樣損壞防護罩。

安全防護罩下部設有斷樣導流板，可保證所有斷樣都能夠順利落到試驗回收帶上被送出。

設備主要特點

設備的先進性

設備的擺軸裝置及其傳動裝置，是結合當前國內外同類設備的結構特點設計的，具有國內外同類設備的優點，改進了缺點，所以本設備表示著國內外同類設備的先進水平。

設備的可靠性

簡支梁結構的擺軸，剛性十足的主機架，使本設備試驗時是穩定可靠的，選用品質優良，性能穩定的零部件，以及世界有名品牌的電氣元件，確設備穩定可靠的。

設備的安全性

首先，全封閉的防護罩，在防護罩內的封閉空間進行試驗，確保試樣不會“飛出”傷人。

其次，當試驗人員開啟左側罩或右側罩進入機器內部時，控制系統會鎖定機器，不能對機器進行操作，從而保證試驗人員的安全。

對中裝置的氣缸有檢測開關，只有氣缸復位時，才能脫擺沖擊，保證對中裝置的安全。

設備還設計有多重保護裝置，確保設備運行安全可靠：

1. 取擺上限保護

2. 操作面板和上位機軟件界面互鎖保護

3. 設有全封閉式防護罩，斷裂試樣由斷樣回收裝置自動送出

4. 設有安全門連鎖機構，該機構即保護了人員的安全，又能夠保證試驗效率和送樣時間，確保普通試驗人員能夠在將送出試樣到試樣沖擊斷裂的時間控制在3-5秒內。

5. 操作面板和上位機軟件界面互鎖保護，避免誤操作

6. 具有安全警示燈，液晶顯示屏能實時顯示所有的異常情況
